砂型铸件 - 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商 http://www.wood400.cn/manufacturing-tech-categories/sand-casting/ Tue, 14 May 2024 02:45:40 +0000 zh-Hans hourly 1 工艺介绍 http://www.wood400.cn/manufacturing-tech/sand-casting-introduction/ Tue, 05 Jan 2021 01:58:47 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=1398 砂型铸造是一种金属成型工艺，首先形成三维的砂型，然后将熔化的金属倒入砂型的空腔内进行固化。在金属零件冷却并成型后，去除砂壳。

The post 工艺介绍 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 砂型铸造是一种金属成型工艺，首先形成三维的砂型，然后将熔化的金属倒入砂型的空腔内进行固化。在金属零件冷却并成型后，去除砂壳。一些砂型铸件在铸造后需要进行后道加工。砂型铸造可以生产各种金属材料，包括铸铁、特种合金钢、钛合金等。砂型铸造是一种经济高效的工艺技术，可以灵活适应尺寸和结构设计要求。砂铸件通常需要进行二次加工以提高产品的精度。
工艺介绍

对于典型的砂型铸造订单，鹰普的砂型铸造生产周期约为三到五周。

The post 工艺介绍 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 工艺动画 http://www.wood400.cn/manufacturing-tech/sand-casting-animation/ Wed, 20 Jan 2021 05:43:50 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=8231 复杂结构、高规格材料的高端砂型铸件

The post 工艺动画 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]>

The post 工艺动画 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 设备 http://www.wood400.cn/manufacturing-tech/sand-casting-equipment/ Tue, 05 Jan 2021 01:59:01 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=1397 我们提供满足各类砂型铸造需求的一站式解决方案。我们拥有多个先进技术和装备的砂型铸造工厂。

The post 设备 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 鹰普是全球知名的高复杂度和高附加值砂型铸件制造商，面向不同的终端市场。 我们在整个制造过程中配备了先进的工艺技术和设备。

制芯

热芯盒制芯

  • 可用于中到大批量生产
  • 设备：KC800，KC600和KC400
  • 最大砂芯尺寸：800*600*400mm
  • 最大砂芯重量：40 kg

冷芯盒制芯

  • 用于中到大批量生产
  • 设备：20L/65L/80L/450L冷芯机
  • 最大砂芯重量：500 kg
  • 最大尺寸：1,600×1,600 mm

20L 冷芯机

Laempe LB50-80 制芯机

造型

树脂砂工艺

我们拥有两条树脂砂生产线以及一条手工造型线

IMF自动造型线：用于小零件

  • 每小时15型
  • 砂箱尺寸: 1,200×800×500/500 mm
  • 产品重量: 20-220 kg

IMF自动造型线：用于中型零件

  • 10 molds/hour
  • 砂箱尺寸: 1,600 × 1,200 × 600/600 mm
  • 产品重量: 30-600 kg

手工造型线：用于大型零件或小批量生产

  • 自动造型系统（造型、流涂、烘干系统）
  • 每小时4型
  • 砂箱尺寸：4,200×3,200×1,000 / 1,000 mm
  • 产品重量：1?8 T

潮模砂工艺

我们拥有两条Sinto FBO自动造型线（一条在中国，一条在墨西哥）并在墨西哥有一条KW自动造型线生产线

Sinto FBO自动造型线

  • 每小时100型
  • 砂箱尺寸: 610×508×250/250 mm
  • 产品重量: 0.5–40 kg

KW 自动造型线

  • 每小时100型
  • 砂箱尺寸: 1350×1000×450/450 ~250/250mm, 可根据产品需要更换不同的砂箱高度
  • 产品重量: 30–400 kg

熔炼&浇注

  • 熔炼炉容量: 1–8 T , 10台

自动配料

ABP熔炼炉

浇注

SinterCast 蠕墨铸铁工艺控制

热处理

去应力退火, 高温退火, 正火

去应力退火

  • 最高温度: 700°C
  • 尺寸: 7,200 × 2,500 × 1,700 mm
  • 最高负载: 35,000 kg

铸件清理和喷砂

如果您想进一步了解我们的砂型铸造工艺能力，请与我们联系。

The post 设备 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 材料 http://www.wood400.cn/manufacturing-tech/sand-casting-materials/ Tue, 05 Jan 2021 02:01:10 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=1403 我们可以满足各种行业标准和定制的材料规范。我们的材料能力包括球墨铸铁、灰铁和蠕墨铸铁（CGI）等。

The post 材料 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]>

球铁

EN-GJS-350-22/LT
EN-GJS-400-18/LT
EN-GJS-400-15
EN-GJS-450-10EN-GJS-500-7
EN-GJS-550-5
EN-GJS-600-3
N-GJS-700-2
EN-GJS-800-2
EN-GJS-500-10

蠕墨铸铁

CGI-350
CGI-400
CGI-450

高硅钼球铁

EN-GJS-SiMO40-6
EN-GJS-XSiMo5.10

灰铁

EN-GJL-150，EN-GJL-200，
EN-GJL-250
EN-GJL-300
EN-GJL-350

等温淬火球铁

JS-800-10/C

高镍球铁

ASTM A439

我们的蠕墨铸铁CGI砂型铸造能力

蠕墨铸铁CGI广泛用于，相比铸铁，对强度要求更高或重量要求更轻的应用领域。CGI可用于高速铁路列车上的刹车盘、柴油发动机缸体、缸盖、涡轮壳、排气歧管等产品上。
我们提供的蠕墨铸铁砂铸件主要应用于船舶发动机缸盖，重量范围从40 kg到300kg。
CGI规格: CGI-350; CGI-400; CGI-450
CGI设备和技术: SinterCast System 3000 and SinterCast System 4000， 稳定蠕化率达到90％以上

The post 材料 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 能力 http://www.wood400.cn/manufacturing-tech/sand-casting-capabilities/ Tue, 05 Jan 2021 01:59:12 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=1396 我们拥有全自动和手工造型的树脂砂和潮模砂铸造生产线。我们为广泛的终端市场生产高复杂度、高附加值的砂铸件。

The post 能力 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 我们的砂型铸造基地主要生产高精密度、高复杂度中、大型铸件，采用树脂砂和潮模砂铸造工艺，可以生产0.3公斤至20吨的砂铸件。鹰普还拥有大吨位的中频感应电炉，能够生产特殊要求的高牌号材料比如耐热球铁、低温球铁、高合金球铁、灰铁等。
IMF 全自动树脂砂造型线

生产区域 工艺 重量（kg） 工艺参数 适用于
墨西哥 Sinto FBO 潮模砂自动造型线 0.5-40 砂箱尺寸:
610×508×250/250 mm
每小时100型		 弯管、端盖、支架、排气管、轴承座、传动件、叶轮、涡轮壳等
KW 潮模砂自动造型线 30-400 砂箱尺寸:
1350×1000×450/450 ~250/250mm
每小时100型		 壳体、箱体、端盖、轮类、机体、支架、飞轮、飞轮壳、齿轮室、缸体、缸盖、油底壳、轴类等
中国 Sinto FBO 潮模砂自动造型线 0.5-40 砂箱尺寸:
610×508×250/250 mm
每小时80型		 弯管、端盖、支架、排气管、轴承座、传动件、叶轮、涡轮壳等
IMF 全自动树脂砂造型线 20~220 砂箱尺寸:
1200x800x500/500mm;
每小时15型		 弯管、支架、排气管、轴承座、传动件等
IMF 全自动树脂砂造型线 30-600 砂箱尺寸:
1600×1200×600/600mm;
每小时10型		 壳体、 箱体、支架、管件、 排气管、机体、轴类、传动件、缸盖、缸体等
树脂砂造型，地坑浇注 10-8000 砂箱尺寸:
4200×3200×1000/1000 mm 最大
500×400×100 /100mm 最小		 所有铸铁类零件、大型发动机缸体、齿轮室、飞轮、飞轮壳、油底壳等

树脂砂铸件详细信息：

  • 缸体：所有类型的直列和“V”型，单重可达3200公斤，毛坯或成品
  • 缸盖：每件40公斤-300公斤，多芯，毛坯或成品。
  • 液压阀体
  • 齿轮箱零件
  • 其它复杂型芯铸件
  • 机械成型、手动成型
IMF全自动树脂砂造型线

中大批量潮膜砂铸件

我们可以生产重量从0.5kg到20kg的铸件

潮模砂铸造详细信息：

  • 液压阀体
  • 齿轮箱零件
  • 行星载体
  • 转向关节
  • 其它重达30kg的复杂型芯铸件
  • 机器成型，手工成型

我们的服务包括：

  • 材质咨询服务和开发
  • 设计和铸造技术咨询
  • 三维CAD图纸
  • 模拟
  • 型腔填充、固化、拉伸与变形
  • 零件加工
  • 组装
  • 测试和认证

The post 能力 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 3D 打印技术 http://www.wood400.cn/manufacturing-tech/3d-printing-technology-2/ Thu, 14 Jan 2021 07:44:25 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=8043 我们的技术团队在使用3D打印技术开发复杂的砂铸件方面，具有非常丰富的经验。3D打印技术为产品开发提供了诸多好处。

The post 3D 打印技术 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 我们的技术团队在使用3D打印技术开发复杂的砂铸件方面，具有非常丰富的经验。3D打印技术为产品开发提供了诸多好处，其中包括：

  • 3D打印可缩短产品开发时间和交付周期
  • 设计完成后，可以直接打印砂模和砂芯，并将其用于零件生产
  • 对于需要进行设计更改并且项目开发周期短的小批量产品，3D打印是理想选择
  • 3D打印尤其适合复杂结构的零件。例如，发动机缸体，缸盖，排气歧管和支架等产品就非常适合使用该技术

为什么选择鹰普的3D打印技术？

我们提供综合的高技术含量的零部件一站式解决方案。我们专业生产高复杂度、多内腔型芯的产品，而我们的制造工艺成熟而久经验证。我们生产的产品包括：

  • 发动机缸体（单重可达3.5吨）
  • 缸盖（单重可达300公斤）
  • 水套排气管
  • 支架
  • 变速箱零部件

我们可自行提供全面的增值服务，包括：

  • 全套的尺寸检测和冶金分析能力
  • 扫描技术
  • 无损检测（X光检测，超声波检测，磁粉探伤，荧光渗透检测）
  • 三坐标测
  • 热处理
  • 表面处理
  • 全面的机加工和装配能力

与我们合作，您将获得简化的供应链管理、快捷的产品交付，更低的采购成本以及放心、可靠及优质的服务。

3D打印设备：Voxeljet, AMSKY, KOCEL
最大尺寸：2,000×1,000×1,000 mm（尺寸可以通过拼装组合进行扩展）

使用3D技术生产的典型砂型铸件：

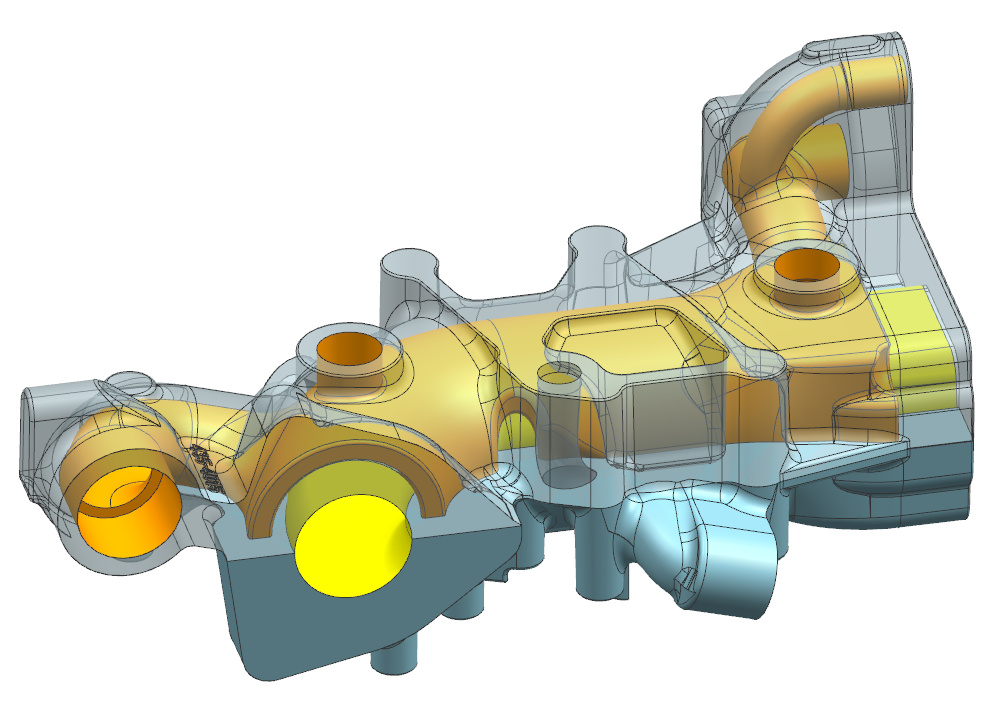

排气管

排气管

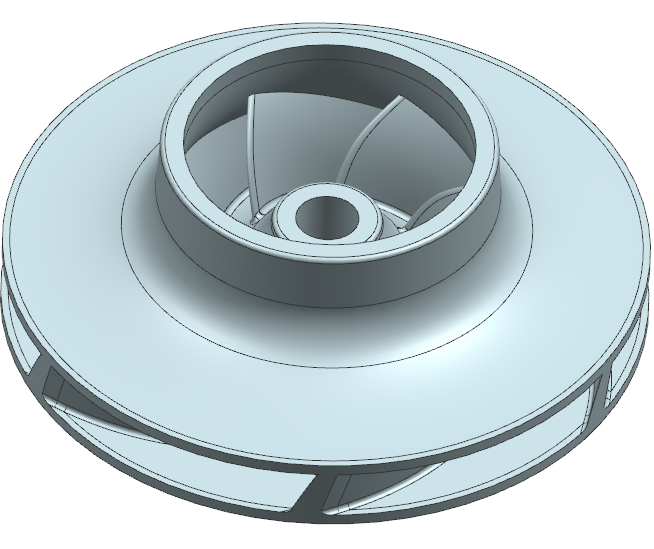

叶轮

叶轮

The post 3D 打印技术 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]> 典型产品 http://www.wood400.cn/manufacturing-tech/sand-casting-products/ Tue, 05 Jan 2021 02:06:21 +0000 http://5.ohh5.com/impro-cn/?post_type=manufacturing-tech&p=1395 我们为广泛的终端市场生产砂型铸件。典型产品包括应用于大功率发动机的缸体、缸盖、汽缸活塞、支架、座体，歧管等，以及应用于工程机械和农业机械传动系统的叶轮、壳体和变速箱零件。

The post 典型产品 appeared first on 鹰普精密工业有限公司-全球领先的高精密度、高复杂度及性能关键的零部件制造商.

]]>
缸盖

缸盖

材料: 球铁
应用: 大马力发动机
缸盖


缸盖

材料: 蠕墨铸铁 （CGI）
应用: 大马力发动机
活塞


活塞

材料: 球铁
应用: 大马力发动机
机架


机架

材料: 球铁
应用: 大马力机车发动机
支架


支架

材料: 灰铁
应用: 大马力发动机
座体


座体

材料: 灰铁
应用: 大马力发动机
支架


支架

材料: 球铁
应用: 农业机械
多管接头


多管接头

材料: 硅钼球铁
应用: 工程机械和大马力发动机
燃烧室零件


燃烧室零件

材料: 高硅钼球铁
应用: 工程机械和大马力发动机
座体


座体

材料: 灰铁
应用: 工程机械
